Miệng gió âm trần có phân phối khí đều hơn?

Một thiết kế miệng gió phù hợp có thể:

• giúp luồng khí phủ kín diện tích sử dụng;

• giảm hiện tượng gió tập trung vào một vị trí;

• tăng khả năng hòa trộn giữa khí lạnh và không khí trong phòng;

• hạn chế vùng nóng cục bộ;

• giảm cảm giác gió lùa trực tiếp.

Ngược lại, nếu hệ thống ống gió được tính toán sai, lưu lượng không đủ, vị trí lắp đặt không hợp lý hoặc bố trí miệng hồi không đúng, thì ngay cả loại diffuser cao cấp cũng không thể tạo ra sự phân phối khí đồng đều.

Nói cách khác:

Miệng gió âm trần không phải là nguyên nhân tạo ra phòng mát đều, mà là một mắt xích trong toàn bộ chuỗi phân phối không khí của hệ thống HVAC.

Muốn hiểu vì sao điều này đúng, trước hết cần hiểu cách một luồng khí được hình thành sau khi rời khỏi miệng gió.

Vì sao miệng gió âm trần thường cho cảm giác mát đều hơn?

Bản chất của việc "phân phối khí"

Nhiều người hình dung rằng điều hòa làm lạnh bằng cách "thổi hơi lạnh" vào phòng.

Thực tế, HVAC không hoạt động theo cơ chế đó.

Điều hòa làm mát bằng cách liên tục:

• cấp không khí đã được xử lý nhiệt độ;

• hòa trộn với không khí trong phòng;

• đưa toàn bộ thể tích không khí tiến dần về trạng thái cân bằng.

Điều này có nghĩa:

Điều quan trọng không phải gió mạnh bao nhiêu, mà là không khí trong toàn bộ phòng có được trộn đều hay không.

Một hệ thống phân phối khí tốt luôn hướng tới mục tiêu:

• giảm chênh lệch nhiệt độ giữa các vị trí;

• tránh vùng quá lạnh và vùng quá nóng;

• duy trì vận tốc gió trong vùng có người ở ở mức dễ chịu;

• tạo dòng tuần hoàn liên tục trong toàn bộ không gian.

Đây chính là lý do kỹ sư HVAC quan tâm nhiều hơn đến Air Distribution thay vì chỉ quan tâm đến công suất máy lạnh.

Luồng khí sau khi rời miệng gió diễn ra như thế nào?

Để hiểu vai trò của miệng gió âm trần, hãy hình dung hành trình của luồng khí sau khi rời khỏi diffuser.

Thông thường, quá trình sẽ diễn ra theo các bước sau:

1. Không khí lạnh được quạt cấp đẩy vào hệ thống ống gió.

2. Khí đi đến hộp gió và thoát ra khỏi miệng gió với vận tốc thiết kế.

3. Luồng khí bám theo mặt trần nhờ hiệu ứng Coanda (Coanda Effect).

4. Trong khi di chuyển, luồng khí kéo theo không khí xung quanh (Air Induction).

5. Hai dòng khí hòa trộn tạo thành vùng không khí có nhiệt độ đồng đều hơn.

6. Không khí sau khi mất động năng sẽ từ từ hạ xuống vùng làm việc.

7. Cuối cùng không khí được hút về miệng hồi để tiếp tục chu trình tuần hoàn.

Nếu một trong các bước trên bị phá vỡ, sự phân phối khí sẽ bắt đầu mất cân bằng.

Ví dụ:

• luồng gió tách khỏi trần quá sớm;

• tốc độ gió quá thấp;

• diffuser đặt sát dầm;

• khoảng cách giữa các miệng quá gần;

• miệng hồi đặt sai vị trí.

Khi đó, không khí sẽ không kịp hòa trộn mà rơi trực tiếp xuống người sử dụng hoặc quay ngay về miệng hồi.

Đó là nguyên nhân khiến cùng một phòng nhưng có chỗ rất lạnh trong khi góc còn lại vẫn nóng.

Hiệu ứng Coanda - yếu tố giúp khí lan rộng trên trần

Một trong những nguyên lý quan trọng nhất của hệ thống phân phối khí là Coanda Effect.

Đây là hiện tượng dòng khí có xu hướng bám theo một bề mặt gần kề thay vì tách ra ngay lập tức.

Đối với miệng gió âm trần, bề mặt đó chính là trần nhà.

Nhờ hiệu ứng này, luồng khí lạnh không rơi xuống ngay khi thoát khỏi miệng gió mà tiếp tục chạy dọc theo trần trong một khoảng cách nhất định.

Quá trình đó mang lại nhiều lợi ích:

• tăng diện tích bao phủ của luồng khí;

• kéo theo nhiều không khí trong phòng để hòa trộn;

• giảm tốc độ gió trước khi đi vào vùng có người;

• hạn chế cảm giác gió lạnh thổi trực tiếp.

Nếu Coanda Effect bị mất, luồng khí sẽ rơi xuống quá sớm.

Hiện tượng này thường được gọi là Cold Draft.

Người ngồi ngay dưới miệng gió sẽ cảm thấy rất lạnh, trong khi khu vực cách vài mét gần như không nhận đủ lượng khí lạnh cần thiết.

Đó là lý do vì sao hai phòng có cùng máy lạnh nhưng khác kiểu diffuser vẫn có thể cho cảm giác tiện nghi hoàn toàn khác nhau.

Air Induction - cơ chế khiến nhiệt độ trong phòng dần đồng đều

Một luồng khí sau khi rời miệng gió không chỉ mang theo lượng khí do điều hòa cấp.

Trong quá trình chuyển động, nó còn kéo theo một lượng lớn không khí xung quanh.

Hiện tượng này gọi là Air Induction.

Có thể hình dung đơn giản như sau:

Một tia nước mạnh chảy trong bể sẽ kéo theo nước xung quanh cùng chuyển động.

Luồng khí trong HVAC cũng hoạt động theo nguyên lý tương tự.

Khi lượng không khí trong phòng liên tục được cuốn vào dòng khí cấp, quá trình hòa trộn diễn ra nhanh hơn.

Kết quả là:

• nhiệt độ giữa các khu vực giảm chênh lệch;

• hạn chế hiện tượng phân tầng nhiệt;

• giảm điểm nóng cục bộ;

• tạo cảm giác dễ chịu hơn cho người sử dụng.

Đây chính là lý do nhiều diffuser được thiết kế với hình dạng đặc biệt nhằm tối ưu khả năng cảm ứng không khí thay vì chỉ tăng lưu lượng.

Một diffuser có Air Induction tốt thường tạo cảm giác mát tự nhiên hơn dù vận tốc gió tại vùng làm việc không cao.

Throw, Spread và Drop quyết định phạm vi phân phối khí

Khi lựa chọn miệng gió âm trần, kỹ sư HVAC không chỉ nhìn vào kích thước.

Ba thông số quan trọng hơn nhiều là:

• Throw

• Spread

• Drop

Throw là khoảng cách luồng khí có thể đi được trước khi giảm xuống vận tốc thiết kế.

Spread là độ mở của luồng khí theo phương ngang.

Drop là khoảng cách dòng khí hạ thấp so với mặt trần trong quá trình di chuyển.

Ba thông số này quyết định trực tiếp:

• phòng có được phủ kín hay không;

• có xuất hiện vùng chết (Dead Zone) hay không;

• luồng khí có va chạm nhau hay không;

• người ngồi bên dưới có bị gió lùa hay không.

Ví dụ:

Một diffuser có Throw quá ngắn trong phòng rộng sẽ khiến khu vực xa miệng gió luôn nóng hơn.

Ngược lại, Throw quá dài trong phòng nhỏ có thể làm các dòng khí giao thoa, tạo nhiễu loạn và giảm hiệu quả hòa trộn.

Đó là lý do kỹ sư không lựa chọn diffuser dựa trên kích thước mặt ngoài mà dựa trên dữ liệu phân phối khí do nhà sản xuất cung cấp.

Phân phối khí đều không đồng nghĩa với thổi gió mạnh

Đây là một trong những hiểu lầm phổ biến nhất.

Nhiều người cho rằng:

"Gió càng mạnh thì phòng càng mát."

Trong thực tế, gió mạnh chỉ cho thấy vận tốc tại miệng gió lớn.

Điều này không phản ánh chất lượng phân phối khí.

Một hệ thống HVAC được đánh giá tốt khi:

• nhiệt độ phân bố đồng đều;

• tốc độ gió trong vùng sử dụng ở mức dễ chịu;

• không xuất hiện vùng nóng hoặc lạnh cục bộ;

• người sử dụng không cảm nhận rõ luồng gió thổi trực tiếp.

Nếu tăng vận tốc quá mức, luồng khí có thể tạo ra tiếng ồn, gây khô da, khó chịu và làm giảm tiện nghi nhiệt mặc dù nhiệt độ trung bình trong phòng đã đạt yêu cầu.

Vì vậy, mục tiêu của kỹ sư HVAC không phải là tạo ra luồng gió mạnh nhất, mà là tạo ra luồng khí được phân phối hợp lý nhất.

Những yếu tố nào mới thực sự quyết định khả năng phân phối khí đồng đều?

Đây là phần thường bị hiểu sai nhiều nhất khi lựa chọn miệng gió âm trần điều hòa.

Trên thực tế, kỹ sư HVAC gần như không bao giờ đánh giá hiệu quả phân phối khí chỉ dựa vào mẫu diffuser. Thay vào đó, họ xem diffuser là điểm cuối của cả một chuỗi thiết kế, trong đó mọi mắt xích đều có ảnh hưởng đến chất lượng phân phối khí.

Có thể hình dung theo mô hình sau:

Cooling Load → Airflow → Static Pressure → Duct Design → Diffuser Selection → Return Air Layout → TAB → Indoor Comfort

Chỉ cần một mắt xích sai, toàn bộ hiệu quả phân phối khí sẽ giảm theo.

Lưu lượng gió (Airflow) mới là yếu tố quyết định đầu tiên

Không có diffuser nào có thể phân phối đều nếu lưu lượng gió đi qua nó không đúng thiết kế.

Trong HVAC, lưu lượng thường được tính bằng:

• CFM (Cubic Feet per Minute)

• L/s (Lít/giây)

• m³/h

Lưu lượng này được xác định dựa trên tải lạnh của khu vực, số người sử dụng, tải thiết bị, lượng khí tươi và tiêu chuẩn thông gió.

Ví dụ, hai phòng đều sử dụng cùng một mẫu miệng gió nhưng:

• Phòng A nhận đúng lưu lượng thiết kế.

• Phòng B chỉ nhận khoảng 70% lưu lượng do tổn thất trên đường ống.

Kết quả là phòng B sẽ xuất hiện vùng nóng mặc dù diffuser hoàn toàn giống nhau.

Điều này cho thấy diffuser không thể "bù" cho phần lưu lượng còn thiếu.

Áp suất tĩnh quyết định diffuser có hoạt động đúng hay không

Một diffuser chỉ đạt đúng Throw và Spread khi áp suất tại cổ miệng gió (Neck Pressure) nằm trong phạm vi thiết kế.

Nếu áp suất quá thấp:

• Throw giảm.

• Luồng khí nhanh chóng mất động năng.

• Không khí rơi sớm.

• Vùng xa không được cấp đủ khí.

Nếu áp suất quá cao:

• Tiếng ồn tăng.

• Tốc độ gió tăng.

• Dễ xuất hiện Cold Draft.

• Người ngồi gần diffuser cảm thấy khó chịu.

Đó là lý do bản vẽ HVAC luôn tính toán tổn thất áp suất trên toàn bộ hệ thống ống gió thay vì chỉ quan tâm đến công suất quạt.

Thiết kế đường ống gió ảnh hưởng trực tiếp đến khả năng phân phối

Nhiều người nghĩ rằng sau khi quạt đẩy khí vào ống thì mọi diffuser đều nhận được lượng gió như nhau.

Điều này gần như không bao giờ xảy ra.

Trên thực tế:

• nhánh gần AHU hoặc FCU thường nhận nhiều lưu lượng hơn;

• nhánh xa thường bị suy giảm áp suất;

• mỗi co cút, côn thu, đoạn gấp hoặc đoạn flex duct đều làm tăng tổn thất.

Nếu hệ thống không được cân bằng, diffuser cuối tuyến có thể chỉ nhận một phần lưu lượng thiết kế.

Khi đó:

• Throw ngắn hơn dự kiến;

• Air Induction giảm;

• vùng xa luôn nóng hơn;

• người sử dụng thường lầm tưởng rằng "miệng gió hoạt động kém", trong khi nguyên nhân nằm ở hệ thống ống gió.

Vị trí lắp đặt quyết định hình dạng dòng khí

Cùng một diffuser nhưng đặt ở hai vị trí khác nhau có thể tạo ra hai mô hình phân phối khí hoàn toàn khác nhau.

Một số sai lầm phổ biến gồm:

• đặt ngay sát dầm;

• đặt sát tường;

• đặt sát đèn âm trần;

• đặt phía trên tủ cao;

• đặt ngay trên đầu người ngồi cố định.

Trong những trường hợp này, dòng khí dễ bị lệch hướng, va chạm vật cản hoặc tách khỏi trần quá sớm.

Hiệu ứng Coanda bị suy giảm, khiến khả năng hòa trộn không khí giảm đáng kể.

Miệng hồi (Return Air) quan trọng không kém miệng cấp

Rất nhiều công trình chỉ tập trung chọn diffuser đẹp mà bỏ qua vị trí miệng hồi.

Đây là một sai lầm lớn.

Một hệ thống HVAC luôn là một vòng tuần hoàn kín.

Nếu chỉ có Supply Air mà Return Air bố trí không hợp lý, luồng khí sẽ không đi hết không gian.

Hiện tượng thường gặp là Short Circuit Air.

Đây là tình trạng không khí lạnh vừa rời diffuser đã quay ngay về miệng hồi mà chưa kịp hòa trộn với phần còn lại của căn phòng.

Khi đó:

• khu vực giữa phòng vẫn nóng;

• cảm biến nhiệt có thể báo đạt nhiệt độ;

• máy lạnh giảm tải;

• người sử dụng vẫn cảm thấy không thoải mái.

Đó là lý do trong thiết kế HVAC, vị trí Return Air luôn được tính cùng với Supply Air chứ không phải sau khi hoàn thiện nội thất mới bố trí.

TAB - bước quyết định sau khi lắp đặt

Một hệ thống được thiết kế đúng vẫn có thể hoạt động kém nếu bỏ qua bước TAB.

TAB là viết tắt của:

• Testing

• Adjusting

• Balancing

Đây là quy trình đo và cân bằng lưu lượng tại từng miệng gió sau khi thi công.

Trong quá trình TAB, kỹ sư sẽ:

• đo lưu lượng thực tế;

• kiểm tra áp suất;

• điều chỉnh damper;

• cân bằng từng nhánh;

• xác nhận diffuser đạt đúng lưu lượng thiết kế.

Không thực hiện TAB đồng nghĩa với việc toàn bộ hệ thống đang hoạt động theo "ước lượng", chứ không phải theo dữ liệu đo kiểm.

Miệng gió âm trần nào cho khả năng phân phối khí tốt nhất?

Không tồn tại loại diffuser tốt nhất cho mọi công trình

Đây là nguyên tắc đầu tiên trong thiết kế HVAC.

Mỗi loại diffuser đều được tạo ra để giải quyết một bài toán khác nhau.

Do đó, câu hỏi đúng không phải là:

"Loại nào tốt nhất?"

Mà là:

"Loại nào phù hợp nhất với điều kiện thiết kế?"

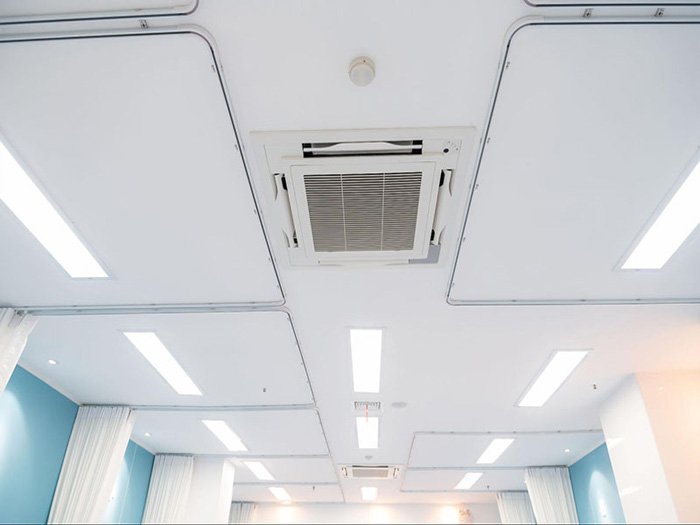

Diffuser bốn hướng (4-Way Ceiling Diffuser)

Đây là loại phổ biến nhất trong văn phòng, showroom và nhà ở.

Ưu điểm:

• khuếch tán theo nhiều hướng;

• Air Induction tốt;

• giảm chênh lệch nhiệt độ;

• phù hợp phòng vuông hoặc gần vuông.

Tuy nhiên, nếu sử dụng trong phòng dài và hẹp, hai hướng thổi có thể bị lãng phí hoặc va vào tường quá sớm.

Hiệu quả thực tế lúc này không còn tối ưu.

Linear Slot Diffuser

Loại này thường được sử dụng trong:

• khách sạn;

• sảnh lớn;

• văn phòng cao cấp;

• công trình kiến trúc hiện đại.

Ưu điểm:

• phân phối khí dọc theo chiều dài không gian;

• thẩm mỹ;

• dễ điều chỉnh hướng gió.

Đặc biệt hiệu quả đối với phòng có hình chữ nhật dài.

Trong nhiều trường hợp, Linear Slot mang lại phân phối khí tốt hơn diffuser bốn hướng.

Jet Diffuser

Jet Diffuser được thiết kế cho:

• trần cao;

• nhà xưởng;

• hội trường;

• sân bay;

• trung tâm thương mại.

Ưu điểm lớn nhất là Throw rất dài.

Tuy nhiên:

• Air Mixing diễn ra chậm hơn;

• tốc độ gió lớn;

• nguy cơ Draft cao hơn.

Do đó loại này không phải lựa chọn lý tưởng cho phòng ngủ hoặc văn phòng nhỏ.

Swirl Diffuser

Swirl Diffuser tạo dòng xoáy giúp tăng cường Air Induction.

Ưu điểm:

• hòa trộn nhanh;

• giảm phân tầng nhiệt;

• phù hợp lưu lượng lớn.

Đây là lựa chọn phổ biến tại:

• trung tâm dữ liệu;

• hội trường;

• phòng họp lớn;

• khu vực đông người.

Những sai lầm khiến phòng vẫn nóng dù đã lắp miệng gió âm trần

Chỉ thay diffuser mà không tính lại lưu lượng

Đây là lỗi phổ biến nhất.

Nhiều người đổi diffuser vì nghĩ mẫu mới sẽ làm phòng mát hơn.

Nếu lưu lượng vẫn giữ nguyên, hiệu quả chỉ thay đổi rất nhỏ.

Flex duct bị gập

Ống mềm bị bóp méo làm tăng tổn thất áp suất.

Hậu quả:

• giảm lưu lượng;

• giảm Throw;

• phân phối khí kém.

Không cân bằng damper

Một nhánh mở hoàn toàn trong khi nhánh khác gần như đóng sẽ khiến toàn bộ lưu lượng tập trung về một khu vực.

Đây là nguyên nhân phổ biến của hiện tượng:

"Một góc rất lạnh, góc còn lại rất nóng."

Miệng hồi đặt quá gần miệng cấp

Khoảng cách không hợp lý làm xuất hiện hiện tượng Short Circuit Air.

Không khí lạnh chưa phục vụ vùng sử dụng đã quay về AHU hoặc FCU.

Hiệu suất sử dụng năng lượng giảm đáng kể.

Diffuser bị che khuất

Các vật cản như:

• tủ cao;

• vách kính;

• biển quảng cáo;

• đèn trang trí;

• dầm kiến trúc

đều có thể phá vỡ quỹ đạo dòng khí.

Điều này làm Air Distribution khác hoàn toàn so với bản vẽ thiết kế.

Framework đánh giá khả năng phân phối khí của một hệ thống HVAC

Bước 1: Kiểm tra tải lạnh

Máy có đủ công suất không?

Nếu không đủ, diffuser không thể khắc phục.

Bước 2: Kiểm tra lưu lượng

Đo CFM hoặc L/s tại từng diffuser.

Không nên đánh giá bằng cảm giác.

Bước 3: Kiểm tra áp suất

Đảm bảo quạt và hệ thống ống duy trì áp suất theo thiết kế.

Bước 4: Kiểm tra vị trí diffuser

Xác định có:

• vật cản;

• dầm;

• tường;

• đồ nội thất

ảnh hưởng đến luồng khí hay không.

Bước 5: Kiểm tra Return Air

Đánh giá khả năng tuần hoàn và nguy cơ Short Circuit Air.

Bước 6: Thực hiện TAB

Đo – điều chỉnh – cân bằng.

Đây là bước cuối cùng nhưng lại quyết định chất lượng vận hành thực tế.

Kết luận

Câu trả lời cho câu hỏi "Miệng gió âm trần có giúp điều hòa phân phối khí đều hơn không?" là có, nhưng chỉ khi nó được đặt trong một hệ thống HVAC được thiết kế và vận hành đúng.

Bản thân miệng gió không tạo ra công suất lạnh và cũng không thể tự cân bằng nhiệt độ trong phòng. Giá trị lớn nhất của nó nằm ở khả năng định hình dòng khí, tận dụng hiệu ứng Coanda, tăng Air Induction và hỗ trợ quá trình hòa trộn không khí để giảm chênh lệch nhiệt độ giữa các khu vực.

Từ góc nhìn kỹ thuật, hiệu quả phân phối khí luôn là kết quả của nhiều yếu tố phối hợp: tải lạnh, lưu lượng, áp suất tĩnh, thiết kế đường ống, lựa chọn diffuser, bố trí miệng hồi và đặc biệt là quá trình Testing, Adjusting & Balancing (TAB) sau thi công. Chỉ khi tất cả các mắt xích này được tối ưu đồng thời, hệ thống mới có thể mang lại sự tiện nghi nhiệt, hạn chế vùng nóng – lạnh cục bộ và vận hành hiệu quả về năng lượng.

Vì vậy, khi đánh giá một hệ thống điều hòa có phân phối khí đều hay không, không nên chỉ nhìn vào mẫu miệng gió đang sử dụng. Điều cần xem xét là toàn bộ hệ thống phân phối không khí, bởi diffuser chỉ là điểm cuối thể hiện chất lượng của cả quá trình thiết kế và thi công HVAC.
