Trong nhiều trường hợp, nguyên nhân không nằm ở máy điều hòa, chiller hay AHU có công suất không đủ, mà xuất phát từ hệ thống phân phối không khí. Trong đó, miệng gió âm trần là bộ phận ảnh hưởng trực tiếp đến cách luồng khí được đưa vào và lưu thông trong không gian sử dụng.

Một miệng gió được lựa chọn không phù hợp có thể khiến lưu lượng gió phân bố mất cân bằng, làm tăng tổn thất áp suất, phát sinh tiếng ồn, giảm hiệu suất làm lạnh và khiến quạt phải hoạt động ở công suất cao hơn để bù lưu lượng. Ngược lại, nếu được tính toán đúng ngay từ giai đoạn thiết kế, miệng gió sẽ giúp hệ thống HVAC vận hành ổn định, duy trì nhiệt độ đồng đều, nâng cao sự thoải mái cho người sử dụng và tối ưu chi phí điện năng trong suốt vòng đời công trình.

Đó cũng là lý do các kỹ sư HVAC không lựa chọn miệng gió dựa trên yếu tố thẩm mỹ hay giá thành đơn thuần. Quyết định này cần được đưa ra dựa trên nhiều thông số kỹ thuật như lưu lượng gió, vận tốc gió, áp suất tĩnh, chiều cao trần, công năng sử dụng của từng khu vực và khả năng cân bằng toàn bộ hệ thống.

Nếu doanh nghiệp lần đầu triển khai hệ thống điều hòa âm trần hoặc hệ thống thông gió, việc hiểu rõ những nguyên tắc dưới đây sẽ giúp hạn chế các sai sót tốn kém và tránh phải cải tạo sau khi công trình đã hoàn thiện.

Vì sao doanh nghiệp cần quan tâm đến miệng gió âm trần ngay từ giai đoạn thiết kế?

Miệng gió là "điểm cuối" nhưng quyết định trải nghiệm của người sử dụng

Trong một hệ thống HVAC hoàn chỉnh, không khí được làm lạnh hoặc xử lý tại AHU, FCU hoặc dàn lạnh điều hòa, sau đó được quạt đưa qua hệ thống ống gió và phân phối vào từng khu vực thông qua miệng gió.

Điều này đồng nghĩa với việc, dù thiết bị xử lý không khí có hiện đại đến đâu, người sử dụng vẫn chỉ cảm nhận được chất lượng hệ thống thông qua luồng gió đi ra từ miệng gió.

Nếu luồng gió được phân phối hợp lý, nhiệt độ trong phòng sẽ ổn định, không tạo cảm giác quá lạnh hoặc quá nóng ở từng khu vực. Ngược lại, khi miệng gió được lựa chọn hoặc bố trí không đúng, hệ thống dễ xuất hiện những vấn đề như:

• Một số vị trí quá lạnh trong khi khu vực khác vẫn nóng.

• Luồng gió thổi trực tiếp vào người gây khó chịu.

• Điều hòa chạy liên tục nhưng không đạt nhiệt độ cài đặt.

• Phát sinh tiếng rít hoặc tiếng ồn tại miệng gió.

• Gia tăng chi phí điện năng do quạt phải hoạt động với áp suất cao hơn.

Đây là những sự cố khá phổ biến ở các công trình chưa được tính toán kỹ ngay từ đầu.

Chi phí sửa sai sau khi hoàn thiện thường cao hơn nhiều so với đầu tư đúng từ đầu

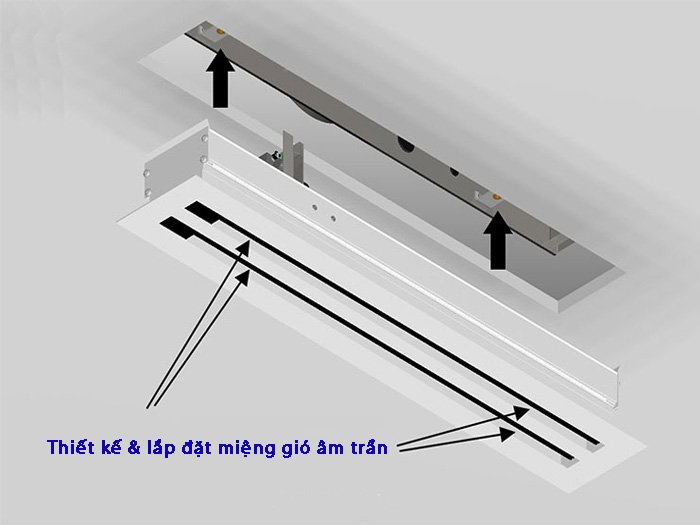

Miệng gió âm trần thường được lắp đặt sau khi hệ thống ống gió hoàn thiện và trước khi đóng trần.

Nếu phát hiện sai sót sau khi công trình đưa vào sử dụng, doanh nghiệp có thể phải thực hiện hàng loạt công việc như:

• Tháo dỡ một phần trần thạch cao.

• Điều chỉnh hoặc thay thế đường ống gió.

• Gia công lại hộp gió và cổ gió.

• Sơn hoàn thiện lại trần và nội thất.

• Tạm dừng hoạt động của khu vực thi công.

Không chỉ phát sinh chi phí vật tư và nhân công, việc cải tạo còn ảnh hưởng đến tiến độ vận hành, đặc biệt đối với văn phòng đang làm việc hoặc nhà máy sản xuất liên tục.

Ví dụ thực tế

Một doanh nghiệp bố trí toàn bộ miệng gió cấp ngay phía trên dãy bàn làm việc để đồng bộ với hệ thống đèn LED. Sau khi vận hành, nhân viên liên tục phản ánh bị gió lạnh thổi trực tiếp vào đầu và vai. Để khắc phục, đơn vị thi công buộc phải di dời vị trí miệng gió và điều chỉnh lại đường ống phía trên trần, khiến chi phí cải tạo cao hơn nhiều so với việc tính toán đúng ngay từ giai đoạn thiết kế.

Đầu tư đúng ngay từ đầu giúp tối ưu chi phí vận hành trong nhiều năm

Không ít doanh nghiệp chỉ tập trung so sánh giá của từng loại miệng gió mà bỏ qua chi phí vận hành lâu dài.

Thực tế, một hệ thống HVAC thường có tuổi thọ từ 10 đến 20 năm. Trong khoảng thời gian này, chi phí điện năng và bảo trì thường cao hơn nhiều so với chi phí đầu tư ban đầu cho miệng gió.

Nếu hệ thống phải làm việc với áp suất lớn hơn do lựa chọn miệng gió không phù hợp, doanh nghiệp sẽ phải trả khoản chi phí điện năng cao hơn mỗi tháng. Khi cộng dồn trong nhiều năm, khoản chi phí này có thể lớn hơn đáng kể so với phần ngân sách tiết kiệm được lúc mua vật tư.

Vì vậy, lựa chọn miệng gió nên được đánh giá theo tổng chi phí sở hữu (Total Cost of Ownership - TCO) thay vì chỉ dựa trên đơn giá sản phẩm.

Lưu ý

Đối với các công trình có thời gian khai thác dài như văn phòng, khách sạn, bệnh viện hoặc nhà máy, ưu tiên sản phẩm phù hợp với thiết kế và dễ cân chỉnh thường mang lại hiệu quả kinh tế cao hơn so với lựa chọn giá rẻ.

Trước khi chọn miệng gió, doanh nghiệp cần khảo sát những gì?

Xác định đúng mục tiêu của hệ thống HVAC

Không phải mọi công trình đều có cùng yêu cầu về phân phối không khí.

Một văn phòng làm việc cần tạo môi trường dễ chịu cho nhân viên trong suốt 8–10 giờ mỗi ngày, trong khi nhà hàng cần hạn chế luồng gió thổi trực tiếp vào khách. Đối với nhà xưởng, ưu tiên lại là lưu lượng thông gió lớn để giảm nhiệt và cải thiện chất lượng không khí.

Chính vì vậy, bước đầu tiên luôn là xác định rõ mục tiêu của hệ thống:

• Làm lạnh không gian làm việc.

• Bổ sung gió tươi.

• Thu hồi gió hồi.

• Thông gió và hút khí thải.

• Kiểm soát nhiệt độ hoặc áp suất phòng.

Mỗi mục tiêu sẽ yêu cầu loại miệng gió, hướng thổi và phương án bố trí khác nhau.

Đánh giá công năng của từng khu vực thay vì chỉ nhìn vào diện tích

Một sai lầm phổ biến là chỉ dựa vào diện tích phòng để lựa chọn số lượng miệng gió.

Thực tế, hai căn phòng có cùng diện tích vẫn có thể cần phương án thiết kế hoàn toàn khác nhau nếu:

• Số lượng người sử dụng khác nhau.

• Chiều cao trần khác nhau.

• Có nhiều thiết bị tỏa nhiệt.

• Tiếp xúc trực tiếp với ánh nắng.

• Có yêu cầu về độ sạch hoặc độ ồn.

Ví dụ, phòng họp 40 m² với 20 người sử dụng liên tục sẽ có tải nhiệt lớn hơn đáng kể so với phòng giám đốc có cùng diện tích nhưng chỉ có một hoặc hai người làm việc.

Nếu bỏ qua những yếu tố này, hệ thống rất dễ rơi vào tình trạng thiếu hoặc thừa lưu lượng gió.

Khảo sát điều kiện thực tế trước khi triển khai

Ngoài hồ sơ thiết kế, doanh nghiệp cũng nên khảo sát hiện trạng công trình để phát hiện các yếu tố có thể ảnh hưởng đến hiệu quả phân phối không khí.

Checklist khảo sát trước khi lựa chọn miệng gió

• Xác định chiều cao trần hoàn thiện.

• Kiểm tra vị trí dầm và kết cấu phía trên trần.

• Xác định vị trí đèn chiếu sáng, loa, camera và đầu phun sprinkler.

• Đánh giá khu vực có cửa kính hoặc chịu bức xạ nhiệt lớn.

• Xác định vị trí bàn làm việc, quầy lễ tân hoặc khu vực tập trung đông người.

• Kiểm tra không gian kỹ thuật dành cho hộp gió và đường ống.

Việc khảo sát đầy đủ ngay từ đầu sẽ giúp hạn chế xung đột giữa hệ thống HVAC và các hạng mục MEP khác, đồng thời giảm nguy cơ phải điều chỉnh thiết kế khi công trình đã bước vào giai đoạn hoàn thiện.

Vì sao không nên chọn miệng gió chỉ theo kích thước?

Kích thước giống nhau nhưng hiệu quả phân phối gió có thể hoàn toàn khác

Đây là một trong những hiểu lầm phổ biến nhất khi doanh nghiệp lần đầu mua miệng gió âm trần.

Nhiều người cho rằng chỉ cần kích thước mặt miệng gió phù hợp với ô trần hoặc đường ống là đủ. Tuy nhiên, trên thực tế, hai miệng gió có cùng kích thước danh nghĩa vẫn có thể cho hiệu quả phân phối không khí khác nhau do khác về cấu tạo cánh hướng gió, diện tích hữu dụng, hộp gió, cổ gió và lưu lượng thiết kế.

Điều này lý giải vì sao hai công trình sử dụng cùng loại điều hòa nhưng lại có trải nghiệm làm mát hoàn toàn khác nhau.

Lưu lượng gió mới là thông số quyết định

Trong thiết kế HVAC, kỹ sư luôn lựa chọn miệng gió dựa trên lưu lượng không khí cần cấp hoặc thu hồi, sau đó mới xác định kích thước phù hợp.

Nếu chỉ chọn theo kích thước mà không đối chiếu với lưu lượng thiết kế, hệ thống có thể gặp các vấn đề:

• Gió thổi quá mạnh và gây tiếng ồn.

• Khoảng cách thổi không đáp ứng yêu cầu.

• Không khí không phân bố đều trong phòng.

• Quạt phải tăng áp suất để bù lưu lượng.

• Hiệu suất vận hành giảm và điện năng tiêu thụ tăng.

Lựa chọn đúng loại miệng gió âm trần theo từng khu vực sử dụng

Không có một loại miệng gió phù hợp cho mọi công trình

Một trong những sai lầm phổ biến nhất khi doanh nghiệp triển khai hệ thống HVAC lần đầu là lựa chọn một mẫu miệng gió duy nhất cho toàn bộ công trình nhằm đồng bộ về thẩm mỹ hoặc tối ưu chi phí mua sắm.

Tuy nhiên, nguyên lý phân phối không khí cho từng khu vực hoàn toàn khác nhau. Văn phòng làm việc cần luồng gió phân bố đồng đều để đảm bảo sự thoải mái trong thời gian dài. Trong khi đó, hành lang cần khoảng cách thổi xa hơn, còn phòng họp lại ưu tiên giảm tiếng ồn và tránh gió lùa trực tiếp vào người.

Điều này đồng nghĩa với việc không có loại miệng gió nào được xem là "tốt nhất". Loại phù hợp nhất là loại đáp ứng đúng yêu cầu kỹ thuật của từng không gian.

Thay vì hỏi "Nên dùng loại miệng gió nào?", doanh nghiệp nên đặt câu hỏi:

• Không gian này cần cấp gió hay hồi gió?

• Luồng gió cần phân phối theo một hướng hay nhiều hướng?

• Khu vực có yêu tiên thẩm mỹ hay ưu tiên hiệu suất?

• Có cần điều chỉnh lưu lượng sau khi nghiệm thu không?

Đây là cách tiếp cận mà các đơn vị tư vấn HVAC chuyên nghiệp thường áp dụng trước khi lựa chọn sản phẩm.

Hiểu đúng chức năng của từng loại miệng gió

Không ít công trình sử dụng cùng một kiểu miệng gió cho cả đường cấp và đường hồi để tạo sự đồng bộ trên trần. Tuy nhiên, đây không phải là giải pháp tối ưu.

Mỗi loại miệng gió được thiết kế với nhiệm vụ riêng:

• Miệng gió cấp: Phân phối không khí đã được làm lạnh hoặc xử lý vào không gian sử dụng. Thiết kế thường có cánh hướng gió nhằm kiểm soát hướng thổi và khả năng khuếch tán.

• Miệng gió hồi: Thu hồi không khí trong phòng quay trở lại AHU hoặc FCU. Loại này ưu tiên khả năng hút gió với trở lực thấp thay vì điều hướng luồng khí.

• Miệng gió thải: Đưa không khí ô nhiễm hoặc dư thừa ra ngoài công trình.

• Miệng gió cấp gió tươi: Cấp không khí ngoài trời để duy trì chất lượng không khí trong nhà theo yêu cầu thông gió.

Nếu sử dụng sai chức năng, hệ thống sẽ khó đạt được lưu lượng thiết kế, đồng thời làm tăng tổn thất áp suất và giảm hiệu quả trao đổi không khí.

Chọn loại miệng gió theo công năng sử dụng

Thay vì lựa chọn theo xu hướng thị trường, doanh nghiệp nên căn cứ vào đặc điểm của từng khu vực.

Văn phòng làm việc

Ưu tiên miệng gió có khả năng khuếch tán đều, hạn chế gió thổi trực tiếp xuống bàn làm việc. Điều này giúp giảm cảm giác lạnh cục bộ và nâng cao sự thoải mái cho nhân viên.

Phòng họp

Nên sử dụng giải pháp phân phối gió đồng đều với độ ồn thấp. Không khí cần được làm mới liên tục nhưng không tạo tiếng rít hoặc luồng gió mạnh ảnh hưởng đến người tham dự.

Showroom và khu vực thương mại

Ngoài hiệu quả phân phối không khí, yếu tố thẩm mỹ cũng rất quan trọng. Miệng gió khe (Linear Diffuser) thường được lựa chọn để tạo cảm giác trần liền mạch và hiện đại.

Nhà xưởng hoặc kho sản xuất

Ưu tiên khả năng lưu thông không khí và lưu lượng lớn. Thiết kế cần hướng đến hiệu quả thông gió nhiều hơn là yếu tố trang trí.

Lưu ý

Không nên áp dụng một mẫu miệng gió cho toàn bộ công trình chỉ để đồng bộ về hình thức. Điều này có thể giúp giảm chi phí đầu tư ban đầu nhưng lại làm giảm hiệu quả vận hành của cả hệ thống trong nhiều năm sau.

Lựa chọn vật liệu miệng gió: Không chỉ là bài toán chi phí

Vì sao vật liệu ảnh hưởng đến tuổi thọ hệ thống?

Nhiều doanh nghiệp chỉ so sánh đơn giá giữa các loại miệng gió mà chưa đánh giá ảnh hưởng của vật liệu đến chi phí sử dụng lâu dài.

Thực tế, miệng gió là bộ phận phải chịu tác động liên tục của luồng không khí, độ ẩm và quá trình vệ sinh, bảo trì. Nếu vật liệu không phù hợp, sản phẩm có thể cong vênh, bong sơn hoặc giảm tính thẩm mỹ chỉ sau vài năm sử dụng.

Do đó, việc lựa chọn vật liệu nên dựa trên tuổi thọ công trình, môi trường lắp đặt và tần suất bảo trì thay vì chỉ nhìn vào giá bán.

Khi nào nên sử dụng miệng gió nhôm sơn tĩnh điện?

Nhôm sơn tĩnh điện hiện là vật liệu phổ biến nhất trong các công trình thương mại và công nghiệp.

Ưu điểm của loại vật liệu này gồm:

• Độ cứng cao nhưng trọng lượng nhẹ.

• Chống ăn mòn tốt trong điều kiện sử dụng thông thường.

• Ít bị biến dạng khi tháo lắp nhiều lần.

• Dễ gia công theo nhiều kích thước.

• Giữ bề mặt thẩm mỹ trong thời gian dài.

Đặc biệt, với những công trình có kế hoạch bảo trì định kỳ, miệng gió nhôm giúp việc tháo lắp và vệ sinh thuận tiện hơn mà ít ảnh hưởng đến kết cấu sản phẩm.

Khi nào nên cân nhắc miệng gió nhựa?

Miệng gió nhựa ABS có ưu điểm về giá thành và trọng lượng nhẹ, phù hợp với một số công trình dân dụng hoặc khu vực không yêu cầu cường độ sử dụng cao.

Tuy nhiên, doanh nghiệp cũng cần cân nhắc:

• Khả năng chịu va đập thấp hơn nhôm.

• Có thể bị lão hóa nhanh trong môi trường nhiệt độ cao hoặc tiếp xúc trực tiếp với tia UV.

• Độ cứng không bằng vật liệu kim loại.

Vì vậy, nếu công trình hướng đến tuổi thọ dài hạn hoặc yêu cầu vận hành ổn định trong nhiều năm, miệng gió nhôm thường là lựa chọn phù hợp hơn.

Trade-off giữa chi phí đầu tư và chi phí vận hành

Đây là góc nhìn mà nhiều doanh nghiệp thường bỏ qua.

Một sản phẩm có giá mua thấp chưa chắc là lựa chọn tiết kiệm nhất nếu phải thay thế hoặc sửa chữa nhiều lần trong vòng đời công trình.

Khi đánh giá vật liệu, nên xem xét đồng thời:

• Chi phí đầu tư ban đầu.

• Tuổi thọ dự kiến.

• Chi phí bảo trì.

• Khả năng thay thế khi hư hỏng.

• Tính đồng bộ với toàn bộ hệ thống HVAC.

Đánh giá theo tổng chi phí sở hữu (TCO) sẽ giúp doanh nghiệp đưa ra quyết định kinh tế hơn so với việc chỉ so sánh giá mua.

Những thông số kỹ thuật cần kiểm tra trước khi quyết định lắp đặt

Lưu lượng gió là thông số quan trọng nhất

Nhiều người thường bắt đầu bằng câu hỏi:

"Nên dùng miệng gió kích thước bao nhiêu?"

Trong khi đó, các kỹ sư HVAC lại bắt đầu bằng một câu hỏi khác:

"Miệng gió này cần cấp bao nhiêu lưu lượng?"

Sự khác biệt này quyết định chất lượng của toàn bộ hệ thống.

Kích thước chỉ là kết quả của quá trình tính toán. Thông số quyết định vẫn là lưu lượng không khí cần cấp hoặc thu hồi tại từng vị trí.

Nếu lựa chọn sai lưu lượng, mọi thông số còn lại đều mất ý nghĩa.

Vì sao vận tốc gió quá lớn lại gây tiếng ồn?

Một số doanh nghiệp cho rằng gió càng mạnh thì khả năng làm lạnh càng nhanh.

Thực tế, khi lưu lượng quá lớn đi qua tiết diện nhỏ, vận tốc không khí sẽ tăng lên. Điều này làm tăng ma sát giữa dòng khí và cánh hướng gió, từ đó phát sinh tiếng rít hoặc tiếng hú tại miệng gió.

Ngoài ra, vận tốc quá cao còn có thể:

• Tăng tổn thất áp suất.

• Làm giảm hiệu suất quạt.

• Gây cảm giác gió lùa.

• Tăng điện năng tiêu thụ.

Vì vậy, mục tiêu của thiết kế HVAC không phải là tạo luồng gió mạnh nhất mà là phân phối không khí đủ lưu lượng với vận tốc phù hợp cho từng không gian.

Có phải tăng số lượng miệng gió luôn tốt hơn?

Không.

Đây là quan niệm khá phổ biến khi doanh nghiệp muốn phân phối gió đồng đều hơn.

Nếu tăng số lượng miệng gió nhưng không điều chỉnh lại lưu lượng từng nhánh, hệ thống có thể gặp các vấn đề:

• Một số miệng gió gần quạt nhận quá nhiều lưu lượng.

• Miệng gió cuối tuyến thiếu gió.

• Hệ thống khó cân bằng khi nghiệm thu.

• Chi phí vật tư và nhân công tăng nhưng hiệu quả không cải thiện.

Việc tăng số lượng hay tăng kích thước miệng gió cần được xem xét cùng với thiết kế tổng thể của hệ thống thay vì thực hiện riêng lẻ.

Nguyên tắc bố trí miệng gió để không gian luôn mát đều

Đừng đặt miệng gió theo bản vẽ nội thất

Trong nhiều dự án, vị trí miệng gió được điều chỉnh để đối xứng với đèn chiếu sáng hoặc các đường chia trần.

Điều này giúp công trình đẹp hơn về mặt thị giác nhưng chưa chắc mang lại hiệu quả phân phối không khí tốt nhất.

Luồng gió không di chuyển theo các đường kẻ trên bản vẽ nội thất mà chịu ảnh hưởng của vận tốc, chênh lệch nhiệt độ, áp suất và hình dạng không gian.

Vì vậy, việc bố trí miệng gió cần có sự phối hợp giữa kiến trúc sư, đơn vị nội thất và kỹ sư HVAC ngay từ giai đoạn thiết kế.

Tránh để luồng gió thổi trực tiếp vào người

Một trong những nguyên nhân phổ biến khiến nhân viên liên tục yêu cầu tăng nhiệt độ điều hòa không phải do nhiệt độ phòng quá thấp mà do luồng gió lạnh thổi trực tiếp vào vị trí ngồi.

Đây là hiện tượng thường gặp khi:

• Miệng gió đặt ngay phía trên bàn làm việc.

• Khoảng cách giữa miệng gió và người sử dụng quá gần.

• Hướng cánh gió không được điều chỉnh phù hợp.

Giải pháp hiệu quả hơn là bố trí để luồng khí bám theo trần trước khi lan xuống khu vực làm việc. Cách phân phối này giúp nhiệt độ đồng đều hơn và giảm đáng kể cảm giác khó chịu do gió lùa.

Ví dụ thực tế

Một văn phòng khoảng 250 m² bố trí toàn bộ miệng gió cấp dọc theo khu vực bàn làm việc. Sau khi vận hành, nhiều nhân viên phản ánh bị lạnh vai gáy dù nhiệt độ cài đặt ở mức bình thường. Sau khi điều chỉnh hướng thổi và cân bằng lại lưu lượng từng miệng gió, mức độ phản ánh giảm rõ rệt mà không cần thay đổi công suất điều hòa.

Những sai lầm doanh nghiệp thường gặp khi lắp đặt miệng gió âm trần lần đầu

Sai lầm 1: Chỉ chọn miệng gió theo kích thước mà bỏ qua lưu lượng thiết kế

Đây là sai lầm xuất hiện nhiều nhất ở các công trình văn phòng vừa và nhỏ.

Nhiều doanh nghiệp lựa chọn miệng gió dựa trên kích thước ô trần hoặc kích thước đường ống mà không kiểm tra lưu lượng gió thiết kế của từng nhánh. Cách làm này có thể giúp việc đặt hàng nhanh hơn nhưng lại tiềm ẩn nhiều rủi ro trong quá trình vận hành.

Cơ chế gây ra vấn đề

Mỗi miệng gió chỉ hoạt động hiệu quả trong một khoảng lưu lượng nhất định. Khi lưu lượng thực tế lớn hơn khả năng phân phối của miệng gió, vận tốc gió sẽ tăng lên. Ngược lại, nếu lưu lượng quá thấp, luồng khí sẽ không đủ động năng để lan tỏa khắp không gian.

Kết quả là hệ thống vẫn hoạt động nhưng hiệu quả làm lạnh không đạt như mong muốn.

Dấu hiệu nhận biết

• Điều hòa hoạt động liên tục nhưng phòng vẫn nóng.

• Một số khu vực quá lạnh, một số khu vực lại thiếu gió.

• Xuất hiện tiếng rít tại miệng gió.

• Người sử dụng cảm thấy luồng gió quá mạnh dù nhiệt độ cài đặt không thấp.

Cách khắc phục

Trước khi lựa chọn kích thước miệng gió, cần xác định chính xác lưu lượng gió của từng nhánh theo hồ sơ thiết kế HVAC. Việc lựa chọn sản phẩm nên dựa trên catalogue kỹ thuật của nhà sản xuất thay vì chỉ so sánh kích thước danh nghĩa.

Sai lầm 2: Chỉ quan tâm đến miệng gió cấp mà xem nhẹ miệng gió hồi

Nhiều doanh nghiệp đầu tư khá kỹ cho miệng gió cấp nhưng lại lựa chọn miệng gió hồi theo tiêu chí giá rẻ hoặc bố trí với số lượng tối thiểu.

Đây là nguyên nhân khiến không ít hệ thống gặp hiện tượng phân phối không khí không đồng đều.

Vì sao điều này xảy ra?

Hệ thống HVAC hoạt động theo nguyên lý tuần hoàn.

Không khí sau khi được cấp vào phòng cần được thu hồi trở lại AHU hoặc FCU để tiếp tục xử lý. Nếu lượng gió hồi không đủ hoặc vị trí hồi không hợp lý, dòng không khí trong phòng sẽ bị mất cân bằng.

Thay vì lưu thông theo đúng thiết kế, không khí có xu hướng tạo các vùng xoáy hoặc khu vực "đọng khí", khiến nhiệt độ giữa các vị trí trong phòng chênh lệch đáng kể.

Ví dụ thực tế

Một văn phòng khoảng 300 m² chỉ bố trí hai miệng gió hồi nhằm tiết kiệm chi phí. Sau khi đưa vào sử dụng, khu vực gần cửa luôn nóng hơn các vị trí còn lại dù hệ thống điều hòa vẫn hoạt động bình thường.

Sau khi bổ sung thêm miệng gió hồi và cân chỉnh lại lưu lượng, nhiệt độ giữa các khu vực trở nên đồng đều hơn mà không cần tăng công suất điều hòa.

Bài học rút ra

Hiệu quả của hệ thống không phụ thuộc riêng vào miệng gió cấp mà phụ thuộc vào sự cân bằng giữa cấp gió và hồi gió.

Sai lầm 3: Bố trí miệng gió theo bản vẽ nội thất thay vì theo nguyên lý phân phối không khí

Đây là lỗi thường gặp ở những công trình ưu tiên tính thẩm mỹ.

Miệng gió được bố trí cân đối với đèn, camera hoặc các đường chia trần nhưng lại không xét đến vị trí bàn làm việc, cửa kính hoặc hướng lưu thông của dòng khí.

Cơ chế gây ra hiện tượng gió không đều

Không khí không di chuyển theo các đường thẳng.

Sau khi đi ra khỏi miệng gió, dòng khí chịu ảnh hưởng của:

• Vận tốc ban đầu.

• Chênh lệch nhiệt độ.

• Hình dạng không gian.

• Chướng ngại vật.

• Chênh lệch áp suất.

Nếu vị trí miệng gió không phù hợp, luồng khí có thể va vào dầm, tường hoặc vách kính rồi đổi hướng, làm giảm khả năng phân phối đều trong phòng.

Giải pháp

Thiết kế HVAC và thiết kế nội thất cần được phối hợp ngay từ đầu để vừa đảm bảo tính thẩm mỹ, vừa tối ưu hiệu quả phân phối không khí.

Sai lầm 4: Không lắp van điều chỉnh lưu lượng (OBD)

Nhiều doanh nghiệp xem OBD là phụ kiện không cần thiết và loại bỏ để giảm chi phí đầu tư.

Trên thực tế, đây lại là một trong những thành phần quan trọng nhất trong quá trình cân bằng hệ thống.

OBD có vai trò gì?

Van điều chỉnh lưu lượng cho phép kỹ thuật viên tinh chỉnh lượng gió của từng miệng gió sau khi công trình hoàn thiện.

Nhờ đó, toàn bộ hệ thống có thể đạt gần với lưu lượng thiết kế mà không cần thay đổi đường ống hoặc thay thế miệng gió.

Nếu không có OBD

Khi phát hiện khu vực thừa hoặc thiếu gió, việc điều chỉnh sẽ trở nên rất khó khăn.

Trong nhiều trường hợp, đơn vị thi công buộc phải tháo trần để can thiệp vào hệ thống ống gió, gây phát sinh chi phí và ảnh hưởng đến hoạt động của doanh nghiệp.

Lưu ý

Đối với văn phòng, khách sạn, bệnh viện hoặc trung tâm thương mại, OBD gần như là phụ kiện nên được cân nhắc ngay từ giai đoạn thiết kế.

Sai lầm 5: Không thực hiện cân bằng gió (TAB) sau khi lắp đặt

Nhiều người cho rằng sau khi lắp xong và điều hòa hoạt động bình thường thì hệ thống đã hoàn thiện.

Đây là quan niệm chưa chính xác.

Một hệ thống HVAC chỉ được xem là hoàn chỉnh khi đã trải qua quá trình Testing, Adjusting and Balancing (TAB).

Vì sao cần TAB?

Ngay cả khi mọi thiết bị đều đúng theo bản vẽ, lưu lượng thực tế giữa các nhánh vẫn có thể khác nhau do:

• Chiều dài đường ống không đồng đều.

• Tổn thất áp suất khác nhau.

• Điều kiện thi công thực tế.

• Sai số của thiết bị.

TAB giúp đưa lưu lượng của từng miệng gió về gần với giá trị thiết kế, từ đó tối ưu hiệu suất của toàn bộ hệ thống.

Lợi ích sau khi cân bằng gió

• Nhiệt độ giữa các khu vực đồng đều hơn.

• Giảm tiếng ồn.

• Giảm tiêu hao điện năng.

• Tăng tuổi thọ quạt.

• Cải thiện sự thoải mái cho người sử dụng.

Doanh nghiệp cần nghiệm thu những gì sau khi lắp đặt?

Kiểm tra chất lượng lắp đặt trước khi chạy thử

Trước khi vận hành hệ thống, cần đánh giá chất lượng thi công để phát hiện sớm các lỗi cơ khí.

Checklist kiểm tra

• Miệng gió được cố định chắc chắn.

• Không bị cong vênh hoặc móp méo.

• Sơn hoàn thiện đồng đều.

• Không xuất hiện khe hở giữa miệng gió và trần.

• Các cánh hướng gió hoạt động bình thường.

• Hộp gió được liên kết chắc với đường ống.

Việc xử lý các lỗi này ngay từ đầu sẽ giúp giảm đáng kể chi phí sửa chữa sau khi hoàn thiện nội thất.

Kiểm tra khả năng phân phối không khí

Đây là bước giúp đánh giá hiệu quả vận hành thực tế thay vì chỉ kiểm tra bằng mắt.

Doanh nghiệp nên quan sát toàn bộ không gian sau khi hệ thống hoạt động ổn định.

Các dấu hiệu cần lưu ý

• Có khu vực quá lạnh.

• Có khu vực vẫn nóng.

• Xuất hiện gió lùa trực tiếp.

• Người sử dụng thường xuyên điều chỉnh nhiệt độ.

• Tiếng ồn phát sinh tại một số miệng gió.

Nếu xuất hiện một hoặc nhiều dấu hiệu trên, cần kiểm tra lại lưu lượng, hướng thổi và quá trình cân bằng hệ thống.

Đo lưu lượng thực tế thay vì chỉ đánh giá bằng cảm nhận

Cảm giác của người sử dụng rất quan trọng nhưng không đủ để kết luận hệ thống đạt yêu cầu.

Trong các dự án chuyên nghiệp, đơn vị thi công thường đo lưu lượng tại từng miệng gió và so sánh với giá trị thiết kế.

Việc đo kiểm giúp trả lời các câu hỏi:

• Miệng gió có cấp đúng lưu lượng không?

• Có cần điều chỉnh OBD không?

• Có nhánh nào bị thiếu hoặc thừa gió không?

• Hệ thống đã đạt yêu cầu nghiệm thu chưa?

Đây cũng là cơ sở quan trọng cho công tác bảo trì trong tương lai.

Checklist trước khi nghiệm thu và bàn giao

Checklist lựa chọn sản phẩm

Trước khi đặt hàng, doanh nghiệp nên xác nhận:

• □ Đúng chủng loại theo chức năng (cấp, hồi, thải hoặc gió tươi).

• □ Đúng kích thước theo bản vẽ HVAC.

• □ Đúng vật liệu theo môi trường sử dụng.

• □ Có OBD nếu công trình yêu cầu cân bằng lưu lượng.

• □ Có catalogue kỹ thuật và thông số từ nhà sản xuất.

• □ Kiểm tra chất lượng lớp sơn và độ hoàn thiện.

Checklist trước khi đóng trần

Đây là giai đoạn quan trọng nhưng thường bị bỏ qua.

Sau khi đóng trần, việc thay đổi vị trí miệng gió sẽ tốn nhiều thời gian và chi phí.

Cần kiểm tra

• □ Khoảng cách đến đèn, đầu phun sprinkler và camera.

• □ Không bị dầm hoặc kết cấu cản trở hướng gió.

• □ Có đủ không gian bảo trì phía trên trần.

• □ Hướng thổi đúng theo bản vẽ.

• □ Không xảy ra xung đột với các hệ thống MEP khác.

Checklist sau 30 ngày vận hành

Đây là bước giúp đánh giá hiệu quả sử dụng trong điều kiện thực tế.

Doanh nghiệp nên kiểm tra

• □ Có phát sinh tiếng ồn không?

• □ Nhiệt độ các khu vực có đồng đều không?

• □ Người sử dụng có phản ánh về gió lùa không?

• □ Có cần cân chỉnh lại lưu lượng không?

• □ Miệng gió có bám bụi bất thường không?

• □ Có dấu hiệu rung hoặc lỏng liên kết không?

Việc kiểm tra sau khoảng một tháng vận hành sẽ giúp phát hiện sớm các vấn đề mà giai đoạn chạy thử chưa thể hiện rõ.

Kết luận

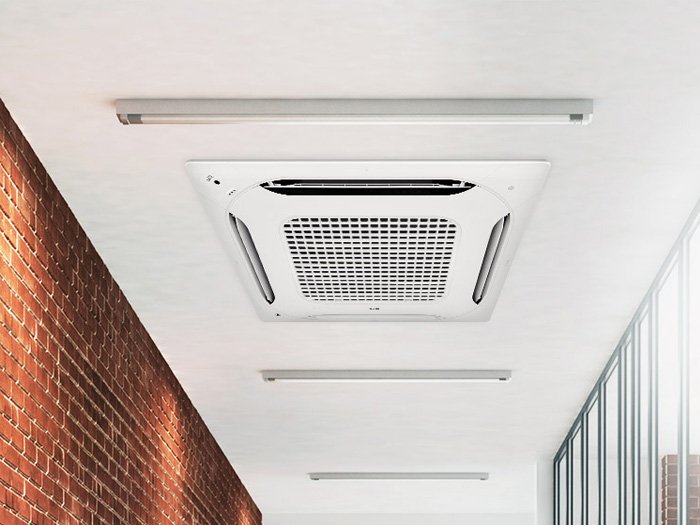

Lắp đặt miệng gió âm trần không chỉ là bước hoàn thiện hệ thống HVAC mà còn là yếu tố quyết định cách không khí được phân phối trong toàn bộ công trình. Một lựa chọn đúng ngay từ đầu sẽ giúp duy trì nhiệt độ đồng đều, giảm tiếng ồn, tối ưu điện năng và nâng cao trải nghiệm của người sử dụng.

Thay vì chỉ quan tâm đến kích thước hoặc giá thành, doanh nghiệp nên đánh giá đồng thời lưu lượng gió, công năng sử dụng, vật liệu, vị trí lắp đặt, khả năng cân bằng hệ thống và quy trình nghiệm thu. Đây là những yếu tố giúp hạn chế các sai sót tốn kém và đảm bảo hệ thống HVAC vận hành ổn định trong nhiều năm.
