Hiệu điện thế hiệu dụng là gì?

Hiệu điện thế hiệu dụng là gì?

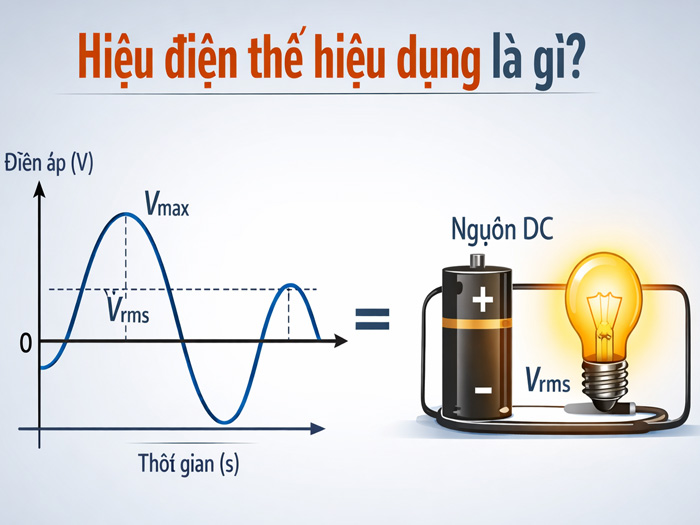

Hiệu điện thế hiệu dụng là giá trị của điện áp xoay chiều có khả năng tạo ra cùng một công suất hoặc lượng nhiệt trên điện trở như một điện áp một chiều có cùng giá trị. Đây là đại lượng được sử dụng phổ biến trong phân tích mạch điện xoay chiều vì phản ánh chính xác khả năng cung cấp năng lượng của nguồn điện.

Khác với điện áp tức thời luôn thay đổi theo thời gian, hiệu điện thế hiệu dụng là một giá trị không đổi, giúp việc tính toán công suất, lựa chọn thiết bị điện và đo lường trở nên đơn giản hơn.

Trong tiếng Anh, hiệu điện thế hiệu dụng được gọi là Root Mean Square Voltage (RMS Voltage) hoặc ngắn gọn là RMS Voltage.

Ví dụ, khi nói điện lưới dân dụng ở Việt Nam có điện áp 220 V, giá trị 220 V chính là hiệu điện thế hiệu dụng, không phải điện áp lớn nhất mà nguồn điện đạt được trong mỗi chu kỳ.

Hiệu điện thế hiệu dụng khác gì điện áp tức thời?

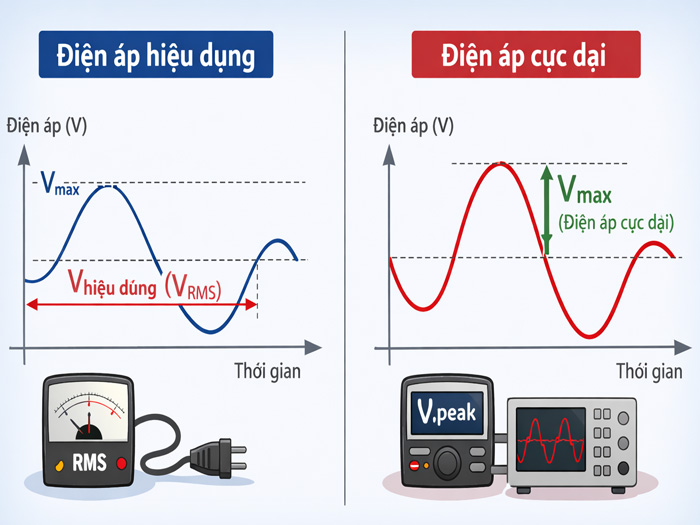

Điện áp xoay chiều không có một giá trị cố định mà liên tục biến thiên theo thời gian. Tại mỗi thời điểm, điện áp có một giá trị riêng gọi là điện áp tức thời.

Trong một chu kỳ của dòng điện xoay chiều:

• Điện áp tăng từ 0 V lên giá trị cực đại.
• Sau đó giảm về 0 V.
• Tiếp tục đổi chiều sang giá trị âm.
• Cuối cùng quay trở lại 0 V để bắt đầu chu kỳ mới.

Như vậy, điện áp tức thời có thể nhận rất nhiều giá trị khác nhau, từ dương sang âm. Vì luôn thay đổi nên điện áp tức thời không phù hợp để biểu diễn khả năng làm việc của nguồn điện trong thực tế.

Ngược lại, hiệu điện thế hiệu dụng là một giá trị duy nhất đại diện cho toàn bộ quá trình biến thiên đó. Giá trị này phản ánh lượng năng lượng trung bình mà nguồn điện có thể truyền tới tải và được sử dụng trong hầu hết các phép tính kỹ thuật.

Hiệu điện thế hiệu dụng khác gì điện áp trung bình?

Đây là hai khái niệm rất dễ bị nhầm lẫn.

Nếu lấy trung bình các giá trị điện áp của một sóng hình sin trong một chu kỳ, kết quả sẽ bằng 0 V vì phần điện áp dương và điện áp âm triệt tiêu lẫn nhau.

Điều này không phản ánh đúng thực tế, bởi dù điện áp trung bình bằng 0 V thì bóng đèn vẫn sáng, quạt điện vẫn quay và các thiết bị vẫn tiêu thụ điện năng.

Để khắc phục hạn chế đó, các nhà khoa học sử dụng giá trị hiệu dụng (RMS). Thay vì tính trung bình trực tiếp điện áp, RMS được xây dựng dựa trên khả năng sinh công của dòng điện, giúp phản ánh chính xác mức năng lượng mà nguồn điện cung cấp.

Có thể hiểu đơn giản:

• Điện áp trung bình cho biết xu hướng biến thiên của điện áp.
• Hiệu điện thế hiệu dụng cho biết khả năng thực hiện công hoặc sinh nhiệt của nguồn điện.

Đây là lý do mọi thông số điện áp trên lưới điện, máy biến áp, máy phát điện và thiết bị điện đều sử dụng giá trị hiệu dụng thay vì giá trị trung bình.

Bản chất vật lý của hiệu điện thế hiệu dụng

Ý nghĩa quan trọng nhất của hiệu điện thế hiệu dụng là quy đổi điện áp xoay chiều thành một giá trị tương đương với điện áp một chiều về mặt năng lượng.

Nói cách khác, nếu một nguồn điện một chiều 220 V và một nguồn điện xoay chiều có hiệu điện thế hiệu dụng 220 V cùng cấp điện cho một điện trở trong cùng khoảng thời gian thì lượng nhiệt tỏa ra và công suất tiêu thụ sẽ như nhau.

Chính vì vậy, khi các thiết bị điện được ghi điện áp định mức 220 V AC, điều đó không có nghĩa điện áp luôn duy trì ở 220 V. Thay vào đó, điện áp tức thời liên tục dao động, nhưng hiệu quả cung cấp năng lượng tương đương với nguồn điện một chiều 220 V.

Khái niệm này là nền tảng cho hầu hết các phép tính trong kỹ thuật điện, từ tính công suất tiêu thụ, thiết kế hệ thống điện đến lựa chọn thiết bị và đo kiểm điện áp.

Vì sao phải sử dụng hiệu điện thế hiệu dụng?

Nếu chỉ quan sát dạng sóng của điện áp xoay chiều, có thể thấy điện áp luôn thay đổi liên tục theo thời gian. Điều này đặt ra một vấn đề: nên sử dụng giá trị nào để đánh giá khả năng làm việc thực sự của nguồn điện?

Đó là lý do khái niệm hiệu điện thế hiệu dụng ra đời.

Điện áp tức thời không phản ánh khả năng cung cấp năng lượng

Trong một giây, điện áp xoay chiều có thể thay đổi hàng trăm lần. Với tần số điện lưới 50 Hz, điện áp hoàn thành 50 chu kỳ mỗi giây và liên tục biến thiên từ giá trị dương sang giá trị âm.

Nếu lấy điện áp tức thời tại một thời điểm bất kỳ để tính toán, kết quả sẽ thay đổi liên tục và không phản ánh chính xác khả năng hoạt động của nguồn điện.

Vì vậy, các kỹ sư không sử dụng điện áp tức thời để ghi trên thiết bị hay tính toán công suất mà sử dụng giá trị hiệu dụng.

Giá trị hiệu dụng phản ánh đúng khả năng sinh công

Điều làm cho điện áp trở nên hữu ích không phải là giá trị lớn nhất của nó, mà là khả năng truyền năng lượng đến tải.

Hiệu điện thế hiệu dụng được xây dựng dựa trên lượng nhiệt mà dòng điện tạo ra trên điện trở. Vì thế, đây là đại lượng phản ánh đúng công suất thực tế mà nguồn điện có thể cung cấp.

Nhờ đó, việc tính toán công suất của bóng đèn, động cơ điện, máy biến áp hay các thiết bị điện tử đều trở nên thống nhất và chính xác.

Vì sao tất cả thiết bị điện đều ghi điện áp RMS?

Hầu hết các thiết bị điện đều được thiết kế dựa trên khả năng chịu điện áp và công suất tiêu thụ thực tế. Do đó, thông số điện áp trên nhãn thiết bị luôn sử dụng giá trị hiệu dụng.

Ví dụ:

• Điện lưới Việt Nam: 220 V AC.
• Nhiều quốc gia khác: 230 V AC hoặc 120 V AC.

Các giá trị này đều là điện áp hiệu dụng, giúp người dùng dễ dàng lựa chọn thiết bị phù hợp và đảm bảo an toàn khi sử dụng.

Nhờ sử dụng hiệu điện thế hiệu dụng làm chuẩn chung, các kỹ sư có thể tính toán, thiết kế và vận hành hệ thống điện một cách thống nhất, bất kể điện áp tức thời luôn biến thiên theo thời gian.

Bản chất toán học của giá trị RMS

Hiệu điện thế hiệu dụng không phải là một giá trị được quy ước hay lựa chọn ngẫu nhiên. Đây là kết quả của quá trình phân tích toán học dựa trên khả năng sinh công của dòng điện xoay chiều. Chính vì vậy, để hiểu bản chất của RMS, trước hết cần hiểu mối liên hệ giữa điện áp và công suất tiêu thụ trên tải.

RMS được xây dựng từ định luật Joule

Trong mạch điện chỉ chứa điện trở thuần, công suất tiêu thụ được xác định theo công thức:

P = U²/R

Trong đó:

• P là công suất tiêu thụ (W).
• U là điện áp đặt lên điện trở (V).
• R là giá trị điện trở (Ω).

Quan sát công thức có thể thấy công suất tỷ lệ với bình phương điện áp, chứ không tỷ lệ trực tiếp với điện áp.

Điều này có ý nghĩa rất quan trọng. Khi điện áp đổi dấu từ dương sang âm, công suất trên điện trở vẫn luôn dương vì bình phương của một số âm vẫn là số dương. Do đó, cả nửa chu kỳ dương và nửa chu kỳ âm đều góp phần tạo ra nhiệt và truyền năng lượng đến tải.

Đây chính là lý do không thể sử dụng giá trị trung bình của điện áp để đánh giá khả năng làm việc của dòng điện xoay chiều.

Vì sao không thể lấy giá trị trung bình của điện áp?

Nếu lấy trung bình điện áp của một sóng hình sin trong một chu kỳ, kết quả sẽ bằng 0 V do phần điện áp dương và phần điện áp âm triệt tiêu lẫn nhau.

Tuy nhiên, thực tế lại hoàn toàn khác. Một bóng đèn vẫn phát sáng, bàn là vẫn tỏa nhiệt và động cơ điện vẫn hoạt động bình thường khi sử dụng nguồn điện xoay chiều.

Điều đó chứng tỏ giá trị trung bình của điện áp không phản ánh lượng năng lượng mà nguồn điện truyền tới tải.

Để khắc phục hạn chế này, các nhà khoa học đã xây dựng khái niệm Root Mean Square (RMS). Thay vì lấy trung bình trực tiếp điện áp, RMS được tính dựa trên bình phương điện áp, sau đó mới lấy trung bình và cuối cùng lấy căn bậc hai để đưa kết quả trở về đơn vị Volt.

Nhờ cách tính này, giá trị RMS phản ánh chính xác khả năng sinh công của nguồn điện xoay chiều.

Ba bước hình thành giá trị RMS

Tên gọi Root Mean Square mô tả chính xác quy trình xác định giá trị hiệu dụng.

Bước 1: Bình phương điện áp (Square)

Điện áp tức thời được bình phương để loại bỏ ảnh hưởng của dấu âm và phản ánh đúng mức năng lượng mà điện áp tạo ra trên tải.

Bước 2: Tính giá trị trung bình (Mean)

Các giá trị bình phương được lấy trung bình trong suốt một chu kỳ để xác định mức năng lượng trung bình mà nguồn điện cung cấp.

Bước 3: Lấy căn bậc hai (Root)

Sau khi tính trung bình, kết quả có đơn vị là V². Việc lấy căn bậc hai giúp đưa kết quả trở lại đơn vị Volt, từ đó có thể so sánh trực tiếp với điện áp một chiều.

Chính ba bước này tạo nên tên gọi Root Mean Square (RMS) và cũng là cơ sở toán học của hiệu điện thế hiệu dụng.

Công thức tổng quát của hiệu điện thế hiệu dụng

Đối với mọi dạng sóng điện áp, RMS được xác định theo nguyên tắc:

Hiệu điện thế hiệu dụng bằng căn bậc hai của giá trị trung bình bình phương điện áp tức thời trong một chu kỳ.

Đây là định nghĩa tổng quát của RMS và có thể áp dụng cho nhiều dạng sóng khác nhau như:

• Sóng hình sin.
• Sóng vuông.
• Sóng tam giác.
• Sóng PWM.
• Sóng méo do tải phi tuyến.
• Các dạng tín hiệu điện áp không tuần hoàn.

Nhờ định nghĩa này, RMS trở thành đại lượng chuẩn trong kỹ thuật điện, cho phép so sánh khả năng truyền năng lượng của các dạng sóng khác nhau.

Chứng minh công thức U = Umax/√2

Đối với điện áp hình sin lý tưởng, sau khi áp dụng định nghĩa RMS và thực hiện các phép biến đổi toán học, ta thu được:

U = Umax × √(1/2)

Rút gọn biểu thức:

U = Umax/√2

Do:

√2 ≈ 1,414

nên có thể viết:

U ≈ 0,707 × Umax

Điều này cho thấy giá trị hiệu dụng luôn bằng khoảng 70,7% giá trị cực đại của điện áp hình sin.

Ví dụ:

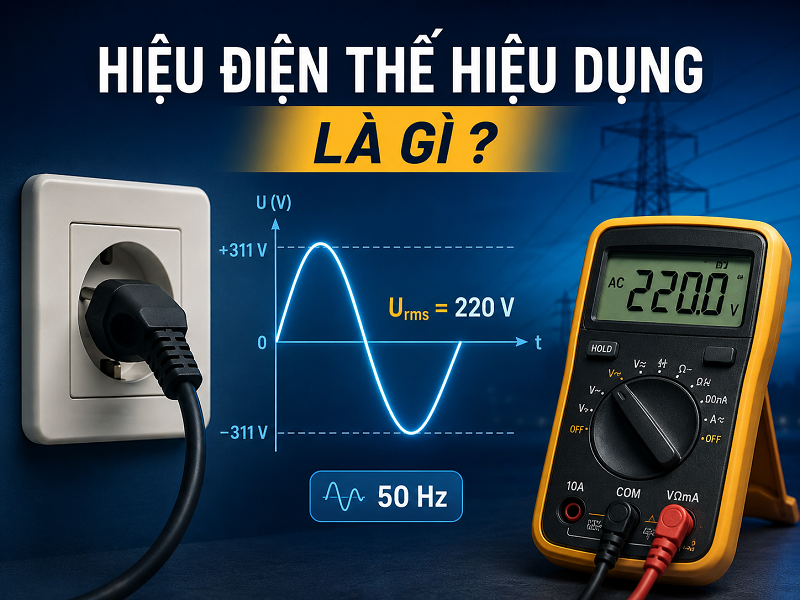

Nếu điện áp cực đại là 311 V thì:

U = 311/1,414 ≈ 220 V

Đây là lý do điện lưới được gọi là 220 V, mặc dù điện áp tức thời tại đỉnh sóng đạt khoảng 311 V.

Công thức U = Umax/√2 có luôn đúng không?

Câu trả lời là không.

Công thức:

U = Umax/√2

chỉ áp dụng cho điện áp hình sin lý tưởng. Đây là kết quả của việc giá trị trung bình của hàm sin² trong một chu kỳ bằng 1/2.

Nếu dạng sóng thay đổi thì mối quan hệ giữa điện áp cực đại và điện áp hiệu dụng cũng thay đổi theo.

Ví dụ:

• Với sóng vuông, giá trị RMS bằng đúng giá trị cực đại.
• Với sóng tam giác, RMS nhỏ hơn so với sóng hình sin.
• Với sóng PWM hoặc điện áp đầu ra của biến tần, không thể sử dụng hệ số √2 để quy đổi.
• Với dạng sóng bị méo do tải phi tuyến, giá trị RMS phải được tính theo định nghĩa tổng quát hoặc đo bằng đồng hồ True RMS.

Vì vậy, khi giải bài tập hoặc tính toán trong thực tế, cần xác định đúng dạng sóng điện áp trước khi áp dụng công thức. Việc mặc định sử dụng hệ số √2 cho mọi trường hợp có thể dẫn đến sai số trong đo lường, thiết kế và vận hành hệ thống điện.
