Nói cách khác, khi nhắc đến nguồn điện 5V, pin 1,5V hay điện lưới 220V, con số đó không phải là lượng điện đang chạy qua dây dẫn mà là khả năng tạo ra sự dịch chuyển của điện tích giữa hai điểm.

Trong thực tế, đơn vị Volt xuất hiện ở hầu hết các thiết bị điện và điện tử:

• Pin AA: 1,5V

• Pin sạc NiMH: 1,2V

• Pin vuông: 9V

• Adapter điện: 12V

• Cổng USB: 5V

• Ắc quy ô tô: 12V

• Điện lưới dân dụng tại Việt Nam: khoảng 220V

Hiểu đúng ý nghĩa của đơn vị Volt không chỉ giúp đọc chính xác thông số kỹ thuật mà còn giúp lựa chọn nguồn điện phù hợp, đo kiểm an toàn và hạn chế hư hỏng thiết bị.

Hiệu điện thế là gì?

Bản chất của hiệu điện thế

Hiệu điện thế là độ chênh lệch điện thế giữa hai điểm trong một mạch điện. Chính sự chênh lệch này tạo ra lực tác động lên các điện tích, khiến chúng di chuyển từ nơi có điện thế cao đến nơi có điện thế thấp.

Có thể hình dung hiệu điện thế giống như độ chênh lệch độ cao giữa hai vị trí.

Nếu hai vị trí có cùng độ cao thì nước sẽ không chảy.

Nếu một vị trí cao hơn vị trí còn lại, nước sẽ chảy từ nơi cao xuống nơi thấp.

Dòng điện cũng hoạt động theo nguyên lý tương tự. Khi tồn tại chênh lệch điện thế, các electron có xu hướng dịch chuyển, tạo thành dòng điện trong mạch kín.

Điều này giải thích vì sao một viên pin dù còn nguyên nhưng nếu không nối thành mạch kín thì thiết bị vẫn không hoạt động.

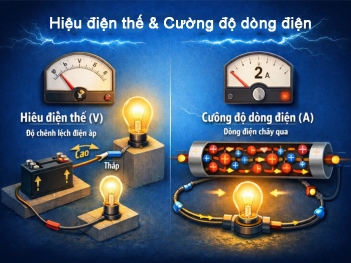

Hiệu điện thế khác dòng điện như thế nào?

Đây là một trong những kiến thức mà nhiều người thường nhầm lẫn.

Hiệu điện thế không phải là dòng điện.

Hiệu điện thế là điều kiện để dòng điện hình thành.

Trong khi đó, dòng điện là sự chuyển động có hướng của các điện tích.

Có thể so sánh đơn giản như sau:

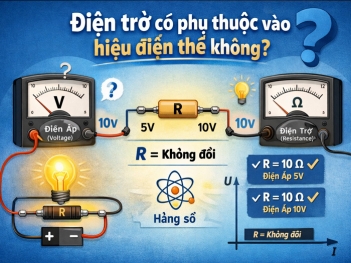

Ba đại lượng này có mối liên hệ chặt chẽ thông qua định luật Ohm:

I = U / R

Trong đó:

• I là cường độ dòng điện (A)

• U là hiệu điện thế (V)

• R là điện trở (Ω)

Điều này cho thấy cùng một điện trở, khi hiệu điện thế tăng thì dòng điện cũng tăng. Tuy nhiên, nếu điện trở thay đổi thì dòng điện sẽ thay đổi theo, vì vậy không thể kết luận rằng điện áp cao luôn đồng nghĩa với dòng điện lớn.

Vì sao phải đo hiệu điện thế giữa hai điểm?

Một sai lầm phổ biến là nghĩ rằng điện áp tồn tại tại một điểm.

Thực tế, hiệu điện thế luôn được xác định giữa hai điểm.

Ví dụ:

• Điện áp giữa hai cực của viên pin là 1,5V.

• Điện áp giữa dây pha và dây trung tính của ổ cắm là khoảng 220V.

• Điện áp giữa hai đầu điện trở trong mạch có thể là 5V.

Nếu chỉ đo tại một điểm mà không có điểm tham chiếu, kết quả sẽ không mang nhiều ý nghĩa.

Đó cũng là lý do khi sử dụng đồng hồ đo điện, luôn phải đặt đồng thời hai que đo vào hai vị trí cần kiểm tra.

Đơn vị của hiệu điện thế là gì?

Volt (V) là đơn vị đo chính thức

Theo Hệ đơn vị quốc tế (SI), đơn vị của hiệu điện thế là Volt, ký hiệu là V.

Tên gọi này được đặt theo nhà vật lý người Ý Alessandro Volta, người đã phát minh ra pin điện hóa đầu tiên vào cuối thế kỷ XVIII. Công trình của ông đặt nền móng cho sự phát triển của ngành điện học hiện đại.

Ngày nay, Volt được sử dụng thống nhất trong:

• Giáo dục

• Nghiên cứu khoa học

• Thiết kế mạch điện

• Điện công nghiệp

• Điện dân dụng

• Thiết bị điện tử

Hầu như mọi thông số nguồn điện đều được biểu diễn bằng Volt.

Volt được định nghĩa như thế nào?

Về mặt vật lý, một Volt được định nghĩa là hiệu điện thế tạo ra khi cần 1 Joule năng lượng để di chuyển 1 Coulomb điện tích.

Công thức:

U = A / q

Trong đó:

• U là hiệu điện thế (V)

• A là công thực hiện (Joule)

• q là điện tích (Coulomb)

Nói cách khác:

1 Volt = 1 Joule / 1 Coulomb

Định nghĩa này cho thấy Volt không phải là lượng điện hay năng lượng, mà là mức năng lượng trên mỗi đơn vị điện tích.

Đây cũng là điểm khiến nhiều người dễ nhầm lẫn giữa Volt và Watt.

Volt có phải là năng lượng không?

Câu trả lời là không.

Volt chỉ biểu thị khả năng tạo ra chênh lệch điện thế.

Năng lượng tiêu thụ của thiết bị lại được tính theo Watt hoặc kilowatt giờ (kWh).

Ví dụ:

Một nguồn điện 12V không có nghĩa là luôn tiêu thụ nhiều điện hơn nguồn 5V.

Nếu dòng điện rất nhỏ thì công suất vẫn thấp.

Công suất được xác định theo công thức:

P = U × I

Trong đó:

• P là công suất (W)

• U là hiệu điện thế (V)

• I là cường độ dòng điện (A)

Điều này giải thích vì sao hai thiết bị cùng sử dụng điện áp 220V nhưng có mức tiêu thụ điện hoàn toàn khác nhau.

Ví dụ:

• Quạt điện: khoảng 60W

• Điều hòa: khoảng 1.000–2.000W

• Bình nóng lạnh: khoảng 2.500W

Chúng đều sử dụng cùng một điện áp nhưng dòng điện và công suất khác nhau.

Volt càng lớn có phải càng nguy hiểm?

Không hoàn toàn.

Điện áp càng cao thì nguy cơ gây nguy hiểm càng lớn, nhưng mức độ ảnh hưởng còn phụ thuộc vào nhiều yếu tố khác như:

• Cường độ dòng điện đi qua cơ thể.

• Thời gian tiếp xúc.

• Đường đi của dòng điện.

• Điều kiện môi trường (khô ráo hoặc ẩm ướt).

• Tình trạng cách điện của thiết bị.

Ví dụ, pin 9V có điện áp cao hơn pin 1,5V nhưng khi chạm trực tiếp thường không gây nguy hiểm do dòng điện rất nhỏ. Ngược lại, điện lưới 220V có khả năng tạo ra dòng điện lớn qua cơ thể trong điều kiện thích hợp nên tiềm ẩn nguy cơ điện giật nghiêm trọng.

Vì vậy, khi đánh giá mức độ an toàn của một nguồn điện, không nên chỉ nhìn vào giá trị Volt mà cần xem xét đồng thời điện áp, dòng điện và điều kiện sử dụng.

Hiệu điện thế được đo bằng gì?

Vôn kế (Voltmeter) là dụng cụ chuyên dùng để đo hiệu điện thế

Vôn kế (Voltmeter) là thiết bị được thiết kế chuyên biệt để đo hiệu điện thế giữa hai điểm trong mạch điện. Kết quả đo được hiển thị trực tiếp theo đơn vị Volt (V), giúp người sử dụng xác định điện áp của nguồn điện hoặc điện áp rơi trên từng linh kiện.

Ngày nay, vôn kế độc lập ít được sử dụng trong thực tế vì phần lớn chức năng này đã được tích hợp vào đồng hồ vạn năng (Digital Multimeter - DMM). Tuy nhiên, nguyên lý đo của hai thiết bị vẫn giống nhau.

Trong phòng thí nghiệm, nhà máy và các hệ thống điện công nghiệp, vôn kế vẫn được lắp cố định trên tủ điện để theo dõi điện áp theo thời gian thực.

Đồng hồ vạn năng là thiết bị đo điện phổ biến nhất hiện nay

Đồng hồ vạn năng có thể đo nhiều đại lượng điện khác nhau như:

• Hiệu điện thế AC và DC.

• Cường độ dòng điện.

• Điện trở.

• Kiểm tra thông mạch.

• Kiểm tra diode.

• Đo điện dung (ở một số dòng máy).

• Đo tần số hoặc nhiệt độ (tùy model).

Đối với người dùng phổ thông, đây là thiết bị gần như không thể thiếu khi sửa chữa hoặc kiểm tra các thiết bị điện.

Một chiếc đồng hồ vạn năng có thể kiểm tra:

• Pin còn hay hết.

• Adapter có cấp đúng điện áp.

• Ắc quy còn đủ điện.

• Ổ cắm có điện hay không.

• Bộ nguồn máy tính hoạt động bình thường.

• Điện áp trên từng linh kiện của mạch điện.

Nhờ tính đa năng, đồng hồ vạn năng được sử dụng rộng rãi từ gia đình đến các lĩnh vực điện dân dụng, điện công nghiệp và điện tử.

Đồng hồ kim và đồng hồ số khác nhau như thế nào?

Hiện nay có hai loại đồng hồ đo điện phổ biến.

Trong công việc thực tế, đồng hồ số được sử dụng phổ biến hơn vì cho kết quả nhanh, dễ đọc và ít sai số.

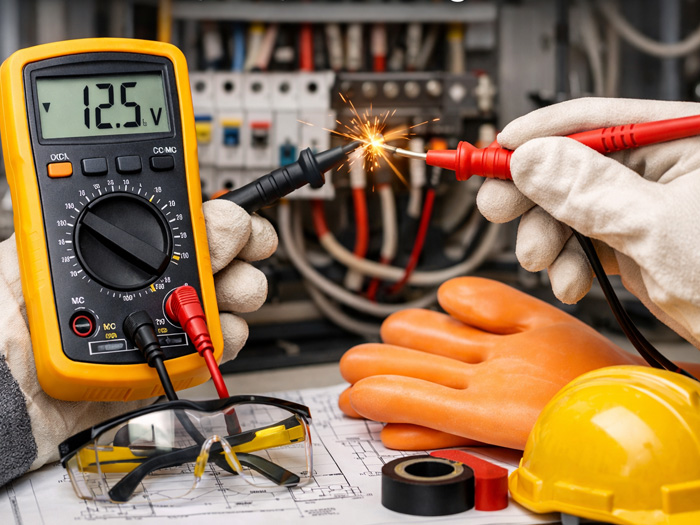

Cách đo hiệu điện thế đúng bằng đồng hồ vạn năng

Bước 1: Xác định loại điện áp cần đo

Trước khi đặt que đo vào mạch điện, cần xác định nguồn điện thuộc loại nào.

• DC (Direct Current): điện một chiều, thường gặp ở pin, ắc quy, adapter, mạch điện tử.

• AC (Alternating Current): điện xoay chiều, thường gặp ở điện lưới, máy phát điện và ổ cắm gia đình.

Việc chọn sai chế độ có thể làm kết quả đo không chính xác, thậm chí gây hỏng thiết bị nếu đo vượt quá giới hạn cho phép.

Bước 2: Chọn đúng thang đo

Nếu đồng hồ không tự động chọn thang đo (Auto Range), người dùng nên chọn mức đo lớn hơn giá trị dự kiến.

Ví dụ:

• Đo pin 1,5V → chọn thang 2V hoặc 20V DC.

• Đo adapter 12V → chọn 20V DC.

• Đo điện lưới 220V → chọn 600V hoặc 750V AC.

Không nên chọn thang đo quá thấp vì đồng hồ sẽ báo quá tải (Overload) hoặc hiển thị giá trị ngoài giới hạn.

Bước 3: Cắm đúng vị trí que đo

Thông thường:

• Que màu đen cắm vào cổng COM.

• Que màu đỏ cắm vào cổng ký hiệu VΩ.

Đây là bước rất cơ bản nhưng nhiều người mới sử dụng thường nhầm với cổng đo dòng điện (A hoặc mA), dẫn đến kết quả sai hoặc làm cháy cầu chì bên trong đồng hồ.

Bước 4: Đặt hai que đo vào hai điểm cần kiểm tra

Điện áp luôn được xác định giữa hai điểm, vì vậy cần đặt đồng thời cả hai que đo.

Ví dụ:

• Đo pin: đặt vào hai cực của pin.

• Đo adapter: đặt vào cực dương và cực âm của đầu ra.

• Đo điện áp trên điện trở: đặt vào hai đầu điện trở.

• Đo ổ điện: đặt vào dây pha và dây trung tính.

Sau vài giây, màn hình sẽ hiển thị giá trị điện áp thực tế.

Bước 5: Đọc và đánh giá kết quả

Sau khi có kết quả đo, cần so sánh với điện áp danh định của thiết bị.

Ví dụ:

Nếu giá trị thấp hơn đáng kể so với điện áp danh định, nguồn điện có thể đã suy giảm hoặc gặp sự cố.

Vì sao vôn kế phải mắc song song với tải?

Nguyên lý đo của vôn kế

Vôn kế không đo dòng điện mà đo độ chênh lệch điện thế giữa hai điểm. Vì vậy, thiết bị phải được nối trực tiếp vào hai đầu của linh kiện hoặc nguồn điện cần kiểm tra.

Cách mắc này được gọi là mắc song song.

Nếu mắc đúng, vôn kế chỉ lấy một lượng dòng điện rất nhỏ để thực hiện phép đo và gần như không ảnh hưởng đến hoạt động của mạch.

Vì sao không được mắc nối tiếp?

Nếu mắc vôn kế nối tiếp với tải, toàn bộ dòng điện của mạch sẽ phải đi qua thiết bị đo.

Do vôn kế có điện trở trong rất lớn, dòng điện trong mạch sẽ giảm mạnh hoặc gần như bằng không.

Hậu quả là:

• Mạch điện không hoạt động bình thường.

• Kết quả đo không còn ý nghĩa.

• Có thể gây nhầm lẫn trong quá trình kiểm tra sự cố.

Đây là lỗi thường gặp của người mới học điện.

Điện trở trong lớn mang lại lợi ích gì?

Một vôn kế lý tưởng có điện trở trong vô cùng lớn.

Trong thực tế, các đồng hồ số hiện đại thường có điện trở đầu vào khoảng 10 MΩ hoặc cao hơn.

Điều này giúp:

• Hạn chế dòng điện đi vào đồng hồ.

• Không làm thay đổi điện áp của mạch đang đo.

• Giảm sai số phép đo.

• Đảm bảo kết quả phản ánh đúng trạng thái hoạt động của hệ thống.

Nếu điện trở trong của vôn kế quá nhỏ, bản thân thiết bị đo sẽ trở thành một phần của mạch điện và làm thay đổi điện áp cần đo, dẫn đến sai số đáng kể.

Đo điện áp AC và DC có gì khác nhau?

Đặc điểm của điện áp một chiều (DC)

Điện áp DC luôn giữ nguyên chiều giữa cực dương và cực âm.

Nguồn DC phổ biến gồm:

• Pin.

• Ắc quy.

• Pin sạc.

• Adapter.

• Nguồn máy tính.

• Mạch điện tử.

Khi đo điện áp DC, cần đặt đúng cực của que đo.

Nếu đảo chiều:

• Đồng hồ số thường hiển thị dấu âm (-).

• Giá trị điện áp vẫn gần đúng nhưng mang dấu âm để báo cực tính bị đảo.

Điều này không phải là lỗi của đồng hồ mà chỉ cho biết hai que đo đang đặt ngược cực.

Đặc điểm của điện áp xoay chiều (AC)

Điện áp AC liên tục đổi chiều theo chu kỳ, tại Việt Nam là 50 Hz, tức đổi chiều khoảng 50 lần mỗi giây.

Do cực tính thay đổi liên tục nên khi đo điện áp AC:

• Không cần phân biệt que đỏ hay que đen đặt vào dây nào.

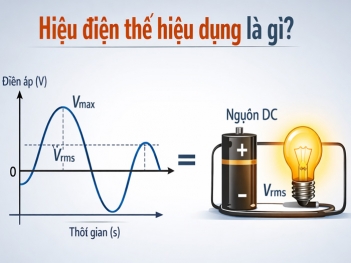

• Đồng hồ sẽ hiển thị giá trị điện áp hiệu dụng (RMS), là giá trị được sử dụng trong thiết kế và vận hành hệ thống điện.

Đây là lý do người dùng có thể đo điện áp ổ cắm gia đình mà không cần xác định trước cực dương hay cực âm như đối với nguồn điện một chiều.

Các mức điện áp phổ biến trong thực tế và ý nghĩa của từng mức

Điện áp của pin có ý nghĩa gì?

Pin là nguồn điện một chiều (DC) phổ biến nhất trong đời sống. Mỗi loại pin được thiết kế với một mức điện áp danh định khác nhau để phù hợp với từng thiết bị.

Dưới đây là bảng tham khảo một số mức điện áp thường gặp:

Lưu ý rằng điện áp đo được khi không có tải thường cao hơn điện áp khi pin đang cấp điện cho thiết bị. Vì vậy, nếu một viên pin vẫn đo được điện áp khá cao nhưng thiết bị hoạt động yếu, nguyên nhân có thể là pin không còn khả năng cung cấp dòng điện đủ lớn do điện trở trong đã tăng theo thời gian.

Điện áp của ắc quy ô tô phản ánh tình trạng sạc

Đối với ắc quy chì 12V, điện áp nghỉ là chỉ số quan trọng để đánh giá mức năng lượng còn lại.

Nếu điện áp sau khi sạc vẫn không đạt khoảng 12,6V hoặc giảm nhanh sau vài giờ không sử dụng, ắc quy có thể đã suy giảm dung lượng và cần được kiểm tra chuyên sâu.

Điện áp USB và bộ sạc điện thoại

Phần lớn cổng USB tiêu chuẩn sử dụng điện áp danh định 5V DC.

Theo tiêu chuẩn kỹ thuật, điện áp đầu ra thường nằm trong khoảng:

4,75V – 5,25V

Nếu điện áp thấp hơn mức này:

• Thiết bị sạc chậm.

• Có thể ngắt kết nối khi truyền dữ liệu.

• Một số điện thoại sẽ báo lỗi sạc.

Đối với các công nghệ sạc nhanh như Quick Charge hoặc USB Power Delivery, điện áp có thể tự động thay đổi lên 9V, 12V, 15V hoặc 20V khi bộ sạc và thiết bị cùng hỗ trợ giao thức tương ứng.

Điện áp lưới điện tại Việt Nam

Điện áp danh định của lưới điện dân dụng là 220V AC, tần số 50Hz.

Trong quá trình vận hành, điện áp thực tế có thể dao động theo tải của hệ thống điện.

Thông thường:

Nếu điện áp thường xuyên vượt ngoài giới hạn cho phép, nên kiểm tra hệ thống điện hoặc cân nhắc sử dụng thiết bị ổn áp để bảo vệ các thiết bị điện tử có giá trị.

Những sai lầm phổ biến khi tìm hiểu về đơn vị hiệu điện thế

Nhầm lẫn giữa Volt và Ampe

Đây là lỗi phổ biến nhất đối với người mới học về điện.

• Volt (V) biểu thị độ chênh lệch điện thế.

• Ampe (A) biểu thị cường độ dòng điện đang chạy trong mạch.

Có thể hình dung:

• Volt giống như áp lực nước trong đường ống.

• Ampe giống như lượng nước thực sự chảy qua ống trong một đơn vị thời gian.

Một hệ thống có điện áp cao nhưng dòng điện nhỏ vẫn có thể tiêu thụ rất ít năng lượng.

Cho rằng Volt càng lớn thì thiết bị càng mạnh

Điện áp chỉ là một trong các thông số của nguồn điện.

Khả năng hoạt động của thiết bị còn phụ thuộc vào:

• Dòng điện cung cấp.

• Công suất.

• Hiệu suất chuyển đổi.

• Thiết kế của mạch điện.

Ví dụ:

• Bộ sạc 20V nhưng chỉ cấp 1A có công suất khoảng 20W.

• Bộ sạc 5V cấp 5A có công suất khoảng 25W.

Mặc dù điện áp thấp hơn, bộ sạc thứ hai vẫn có công suất lớn hơn.

Nhầm Volt với Watt

Volt không phải là đơn vị đo công suất.

• Volt (V): đo hiệu điện thế.

• Watt (W): đo công suất tiêu thụ hoặc công suất phát.

Hai đại lượng liên hệ với nhau qua công thức:

P = U × I

Nếu chỉ biết điện áp mà không biết dòng điện, không thể xác định chính xác công suất của thiết bị.

Nghĩ điện áp đo được luôn bằng điện áp ghi trên nhãn

Điện áp danh định là giá trị mà nhà sản xuất sử dụng để thiết kế và phân loại thiết bị.

Trong thực tế, giá trị đo được có thể thay đổi do:

• Mức tải.

• Nhiệt độ môi trường.

• Tình trạng nguồn điện.

• Sai số của thiết bị đo.

• Dung sai của linh kiện.

Một sai lệch nhỏ thường không phải là dấu hiệu của hỏng hóc.

Những lưu ý để đo hiệu điện thế an toàn

Kiểm tra đồng hồ trước khi đo

Trước khi sử dụng, hãy đảm bảo:

• Que đo không bị đứt hoặc bong lớp cách điện.

• Đồng hồ hoạt động bình thường.

• Pin của đồng hồ còn đủ điện.

• Cầu chì bảo vệ chưa bị cháy.

Một thiết bị đo không đạt tình trạng tốt có thể dẫn đến kết quả sai hoặc gây mất an toàn.

Chọn thang đo lớn hơn giá trị dự kiến

Nếu chưa biết chính xác điện áp cần đo, hãy bắt đầu với thang đo cao nhất rồi giảm dần.

Điều này giúp tránh hiện tượng quá tải và bảo vệ đồng hồ.

Không chạm vào phần kim loại của que đo

Khi đo điện áp, đặc biệt là điện áp lưới, chỉ nên cầm vào phần tay cầm cách điện của que đo.

Việc chạm trực tiếp vào đầu kim loại có thể tạo đường dẫn dòng điện qua cơ thể nếu thao tác không đúng.

Không đo trong môi trường ẩm ướt

Nước làm giảm điện trở của cơ thể người và tăng nguy cơ điện giật.

Nếu cần kiểm tra hệ thống điện trong môi trường có độ ẩm cao, nên sử dụng đầy đủ trang bị bảo hộ và tuân thủ quy trình an toàn điện.

Kết luận

Đơn vị của hiệu điện thế là Volt (V), đại diện cho độ chênh lệch điện thế giữa hai điểm trong mạch điện và là một trong những đại lượng cơ bản của kỹ thuật điện. Hiểu đúng bản chất của Volt giúp bạn không chỉ đọc chính xác thông số trên pin, bộ sạc, nguồn điện hay thiết bị điện tử mà còn biết cách đo kiểm, đánh giá tình trạng nguồn điện và sử dụng thiết bị an toàn.

Bên cạnh việc ghi nhớ Volt là đơn vị đo hiệu điện thế, điều quan trọng hơn là hiểu mối liên hệ giữa điện áp, dòng điện, điện trở và công suất. Khi kết hợp những kiến thức này với kỹ năng sử dụng đồng hồ vạn năng đúng cách, bạn sẽ dễ dàng phân tích các hiện tượng điện trong học tập, công việc và đời sống hằng ngày, đồng thời hạn chế những sai lầm thường gặp khi lựa chọn hoặc kiểm tra thiết bị điện.
